BTF

BTF

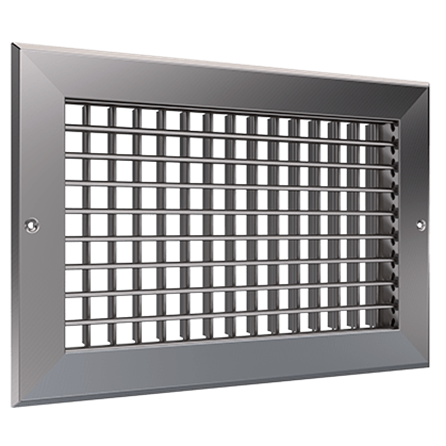

Las rejillas de inyección de doble deflexión modelo BTF, están construidas en acero inoxidable, son una excelente opción para ambientes corrosivos y aplicaciones de cuartos críticos. Las aletas cuentan con una separación de 3/4" y se pueden ajustar individualmente, proporcionando una gran versatilidad al momento de uso. Es posible configurarla con aletas verticales al frente y horizontales detrás (BTFV) o aletas horizontales al frente y verticales en la parte posterior (BTFH). Se incluyen los tornillos de acero inoxidable para su montaje los cuales ajustan adecuadamente en los orificios avellanados del marco.

La rejilla BTF está fabricada en acero inoxidable y el acabado disponible es pulido P4. Como accesorios opcionales se puede solicitar el Control de Volumen Cuadrado (CVC).

icono energía

Inyección

icono energía

Material Acero Inoxidable

icono energía

Montaje en Muro

concepto archivo
Características
Submittal
Diagrama de Instalación
concepto archivo
Especificación Sugerida
Bim / Revit
Ficha General de Producto
  • Características
  • Plano de dimensiones
  • Diagrama de instalación
  • Especificación sugerida
  • Versatilidad

Características

  • Rejilla de inyección tipo aleta
  • Doble Deflexión
  • Aletas individualmente ajustables
  • Aletas horizontales al frente (BTFH)
  • Aletas verticales al frente (BTFV)
  • Orificios de tornillo avellanados
  • Tornillos de acero inoxidable

Materiales y acabados

  • Fabricada de acero Inoxidable
  • Pulido P4

Dimensiones

  • Desde 4"x4" hasta 48"x60"

Accesorios

La rejilla de inyección de doble deflexión en acero inoxidable, será de marca Innes, modelo BTFH (aletas horizontales) y BTFV (aletas verticales). La rejilla tendrá aletas individualmente ajustables sobre 3/4". La construcción será de acero inoxidable 304 con bordes de 1 1/4" por lado y esquinas en escuadra. La rejilla estará disponible con agujeros de tornillo avellanados para un aspecto limpio y libre. El control de volumen (opcional) será operable desde la cara y construido de acero. El fabricante proporcionará datos de funcionamiento, probados conforme al estándar ANSI/ASHRAE 70-1991 de condiciones isotérmicas. Como accesorios opcionales esta el Control de Volumen Cuadrado (CVC).

  • hospitales-y-clínicas

    Hospitales y Clínicas
