CDS

CDS

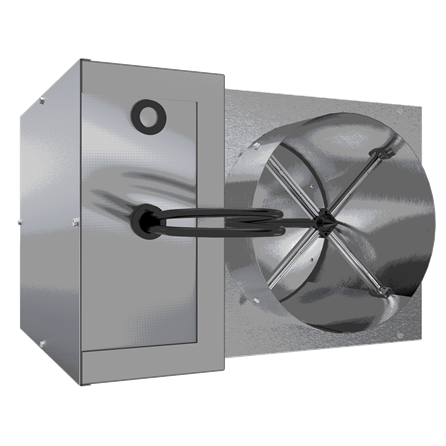

Las cajas de ducto sencillo CDS con sello AHRI Certified ®, son una excelente opción para Sistemas de Volumen Variable independientes de la presión que no requieren recalentamiento. Operan bajo el principio de la modulación al cierre o apertura de su compuerta para restringir o permitir el paso del aire conforme se satisface la carga de enfriamiento del espacio y así mantener constante la temperatura. Mientras la carga de enfriamiento del área a acondicionar se sigue satisfaciendo, la caja CDS cerrará a un mínimo predeterminado de flujo (nivel mínimo requerido de ventilación) o incluso cerrar totalmente si así se requiere. La efectividad de su funcionamiento se logra gracias a su eficiente sensor de flujo patentado el cual, dependiendo del tamaño de la caja, puede tener de 8 hasta 24 puntos de detección que promedia los valores de flujo en una cámara central. Las Cajas de Volumen Variable CDS con sello AHRI Certified ® han sido sometidas a rigurosas y continuas pruebas de ruido y construcción a través de un laboratorio de tercera parte obteniendo la Certificación del Instituto de Aire Acondicionado, Calefacción y Refrigeración (AHRI por sus siglas en inglés). A través de una amplia gama de tamaños, pueden operar con un rango de flujo de aire desde 45 a 7100 CFM.

concepto archivo
Características
Submittal
Datos de Ingeniería
Diagrama de Instalación
concepto archivo
Especificación Sugerida
Bim / Revit
Ficha General de Producto
  • Características
  • Plano de dimensiones
  • Diagrama de instalación
  • Especificación sugerida
  • Versatilidad

Características

  • Caja de volumen variable de ducto sencillo AHRI Certified ®
  • Compuerta con sello de EVA para disminuir las pérdidas de aire
  • Rango de operación de flujo de aire desde 45 hasta 7100 CFM
  • Cuenta con un aislamiento térmico interior que permite la disminución de ruido
  • Sensor de Flujo
  • Controles análogos o digitales para operación individual (stand alone) o en red opcionales
  • Opción de fabricarse con atenuador de ruido integrado

Materiales y acabados

  • Fabricado en lámina galvanizada
  • Aislamiento interno de fibra de vidrio de 1/2" de espesor

Dimensiones

  • Tamaño de construcción para ductos redondos de 4", 5", 6", 7", 8", 10", 12", 14", 16"
  • Tamaño de construcción para ducto de 24"x16"
