DAO-H

DAO-H

El difusor lineal de alta capacidad oculto, marca Innes modelo DAO-H es adecuado para inyección y es recomendado en aplicaciones que requieran calefacción, ventilación o aire acondicionado. El difusor lineal de alta capacidad modelo DAO-H, tiene una tasa de inducción alta por lo que se puede impulsar el aire con un gradiente importante de temperatura y por lo tanto con una alta capacidad de enfriamiento. Se instala con facilidad en techo o muro y por su diseño es posible empastar los perfiles externos logrando una apariencia decorativa y oculta muy apreciada. El difusor DAO-H cuenta con un deflector ajustable en campo por la parte frontal que permite la descarga hacia la izquierda o derecha. Está disponible en 1 ó 2 ranuras con separación de 1", 1 ½", 2", 2 ½" y 3" y longitudes de 24" hasta 72" en una sola pieza. El difusor DAO-H está construido con perfiles en aluminio extruido y deflector de acero, el acabado disponible es en pintura electrostática en colores blanco, blanco tablaroca o negro mate. Como accesorio opcional está disponible la caja plenum (PA).

icono energía

Inyección

icono energía

Material Aluminio

icono energía

Montaje en Muro

icono energía

Montaje en Techo

concepto archivo
Características
Submittal
Datos de Ingeniería
Diagrama de Instalación
concepto archivo
Especificación Sugerida
Ficha General de Producto
  • Características

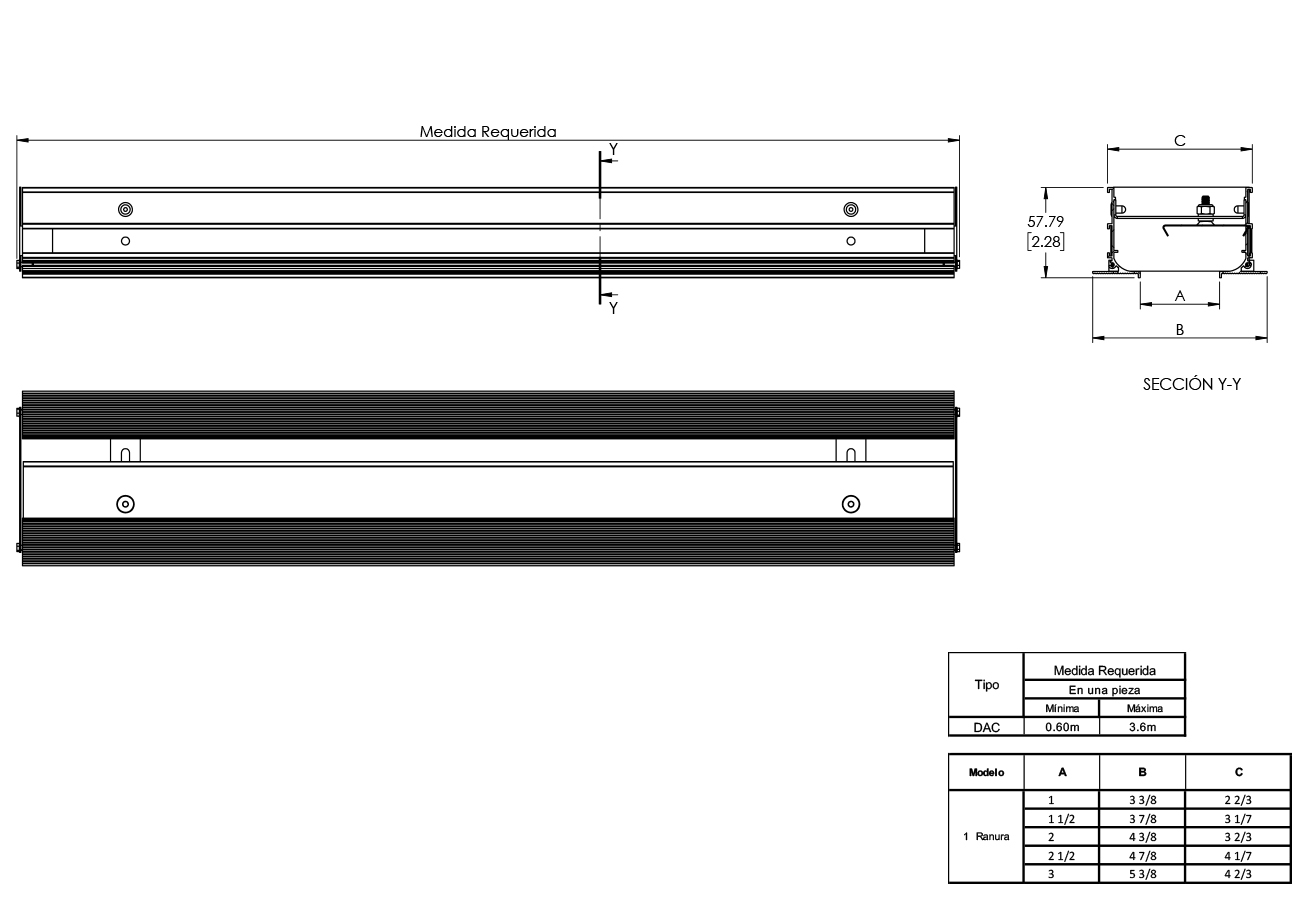

  • Plano de dimensiones
  • Diagrama de instalación
  • Especificación sugerida
  • Comportamiento Techo

Características

  • Difusor lineal de alta capacidad para inyección
  • Descarga horizontal (en forma perpendicular respecto a la cara del difusor)
  • Deflector ajustable
  • Para instalación oculta en muros y techos
  • Perfil exterior ranurado que se oculta al ser cubierto por la pasta del plafón
  • El difusor incluye: puente y tornillos para fijación a plenum

Materiales y acabados

  • Fabricado en aluminio extruido
  • Deflector en acero
  • Marco en pintura electrostática en colores de linea: blanco, blanco tablaroca o negro mate
  • Deflector en color negro
  • Configuraciones de acabados especiales disponibles

Dimensiones

  • Largos desde 24" hasta 72" en una sola pieza
  • Largos mayores se obtienen uniendo secciones
  • Disponible en 1 ó 2 ranuras con separación de 1", 1 ½", 2", 2 ½" y 3"

Accesorios

El difusor lineal de alta capacidad oculto, será de la marca Innes modelo DAO-H el cual será adecuado para inyección y en aplicaciones que requieran calefacción, ventilación o aire acondicionado. El difusor lineal de alta capacidad modelo DAO-H, tendrá una tasa de inducción alta por lo que se podrá impulsar el aire con un gradiente importante de temperatura y por lo tanto con una alta capacidad de refrigeración. Podrá ser instalado con facilidad en techo o muro empastando lo cual ofrecerá una apariencia decorativa y oculta muy apreciada. El difusor DAO-H contará con descarga hacia la izquierda o derecha, ajustable en campo por el frente del difusor a través de un deflector instalado en cada ranura. Estará disponible en 1 o 2 ranuras con separación de 1 ", 11/2", 2", 2 1/2" y 3" y longitudes de 24" hasta 72" en una sola pieza. El difusor DAO-H estará construido con perfiles en aluminio extruido y deflector de acero, el acabado disponible es en pintura electrostática en colores blanco, blanco tablaroca o negro mate. Como accesorios opcionales están disponibles la caja plenum (PA) y la cabecera o tapa a 90°.
