SWL

SWL

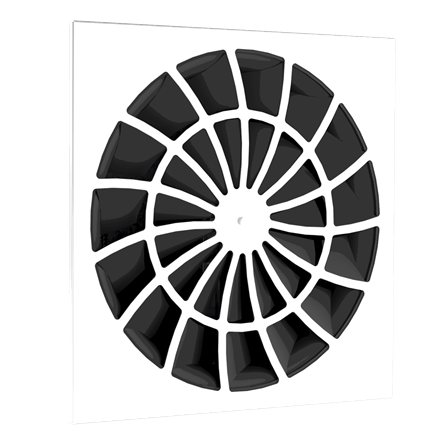

El difusor rotacional para inyección modelo SWL, está diseñado para aplicaciones de aire acondicionado, ventilación y calefacción. El efecto de inducción o flujo rotacional permite mezclar rápidamente el aire impulsado con el aire ambiente. Este sistema es dentro del principio de mezcla, el más efectivo al conseguir un efecto inductivo o mayor mezcla obteniendo con mayor rapidez la temperatura de confort y por consiguiente, ahorros considerables de energía.

El difusor SWL cuenta con un patrón de difusión a 360° y el diseño de su placa frontal desmontable armoniza con estilos arquitectónicos modernos. Cuenta con un plenum de 23 1/4" x 23 1/4" x 14" con conexión redonda al ducto de 16", la placa frontal es de 24”x24” para instalación en plafón corrido o reticular. El Difusor SWL está fabricado en lámina en Acero Galvanizado Calibre 22 y el acabado en la placa frontal es en pintura electrostática en colores de línea: blanco, blanco tablaroca y negro mate. Los colores especiales están disponibles. Como accesorios opcionales, se puede incorporar en el cuello del plenum una compuerta redonda de balance CBR o CBR-OR.

icono energía

Material Acero

icono energía

Instalaciones Abiertas

icono energía

Montaje en Techo

concepto archivo
Características
Submittal
Datos de Ingeniería
Diagrama de Instalación
concepto archivo
Especificación Sugerida
Ficha General de Producto
  • Características
  • Plano de dimensiones
  • Diagrama de instalación
  • Especificación sugerida

Características

  • Difusor rotacional para flujo constante o variable
  • Mayor caudal de aire
  • Caída de presión baja
  • Bajo nivel de ruido
  • Montaje en plafón corrido y reticular

Materiales y acabados

  • Fabricado en acero
  • Colores de línea: blanco, blanco tablaroca o negro mate
  • Colores especiales disponibles

Dimensiones

  • Módulos de 24"x 24"
  • Plenum de 23 1/4" x 23 1/4" x 14"
  • Cuello redondo 16"


El difusor SWL de flujo rotacional será de la marca Innes. Contará con un patrón de difusión a 360° en una placa frontal desmontable. Contará con un plenum de inyección con dimensiones de 23 1/4" x 23 1/4" x 14" y una conexión redonda al ducto de 16", la placa frontal será de 24”x24” para instalación en plafón corrido o reticular. El Difusor SWL estará fabricado en lámina en Acero Galvanizado Calibre 22 y el acabado en la placa frontal será en pintura electrostática en colores de línea: blanco, blanco tablaroca y negro mate. Los colores especiales estarán disponibles. Como accesorios opcionales, se podrá incorporar en el cuello del plenum una compuerta redonda de balance CBR o CBR-OR.
