GBVS

GBVS

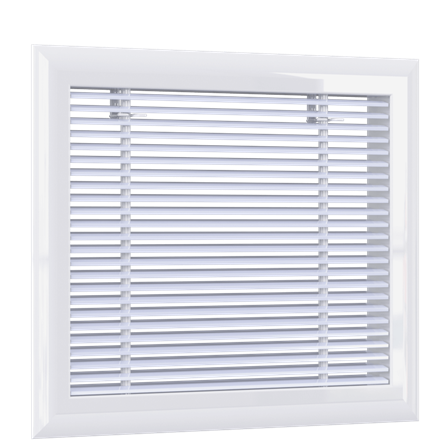

Las rejillas GBVS tipo aleta lineal son adecuadas para instalarse en muro o plafón en aplicaciones que requieran flexibilidad en el patrón de difusión en un plano ya que mediante el cambio de posición de su núcleo, la rejilla GBVS ofrece cuatro patrones de flujo vertical: 5° hacia arriba, 5° hacia abajo, 15° hacia arriba ó 15° hacia abajo.
Con diseño en marco biselado y su deflexión sencilla, son recomendables para aplicaciones de inyección que requieren un patrón de flujo del aire de 5 ° ó 15 ° hacia arriba o hacia abajo y pueden ser utilizadas también para aplicaciones de retorno.
Las rejillas GBVS están fabricadas en aluminio extruido y los tamaños de cuello disponibles son desde 6"x6" hasta 48"x16" en incrementos de 1". El acabado es en pintura electrostática en colores de línea: blanco, blanco tablaroca o negro mate. Los colores especiales están también disponibles. Como accesorios opcionales, se pueden solicitar el Control de Volumen Cuadrado CVC y el Marco de Montaje MCE.



icono energía

Inyección

icono energía

Material Aluminio

icono energía

Material Acero

icono energía

Montaje en Muro

concepto archivo
Características
Submittal
Diagrama de Instalación
concepto archivo
Especificación Sugerida
Ficha General de Producto
  • Características
  • Plano de dimensiones
  • Diagrama de instalación
  • Especificación sugerida

Características

  • Rejilla lineal para inyección
  • Núcleo desmontable que permite modificar el patrón de distribución 5° hacia o hacia abajo, ó 15° hacia arriba ó hacia abajo
  • Deflexión sencilla
  • Marco biselado
  • Apariencia estética

Materiales y acabados

  • Aluminio extruido
  • Acabados disponibles: blanco, blanco tablaroca, negro mate o aluminio natural

Dimensiones

  • Desde 6"x6" hasta 48"x16" en incrementos de 1" en una sola pieza.
  • Separación entre barras de 1/8"

Accesorios

Las rejillas GBVS serán de la marca Innes. Contará con aletas tipo lineal y serán adecuadas para instalarse en muro o plafón. Mediante el cambio de posición de su núcleo, la rejilla GBVS ofrecerá cuatro patrones de flujo vertical: 5° hacia arriba, 5° hacia abajo, 15° hacia arriba ó 15° hacia abajo.
Su marco será biselado, su deflexión será sencilla y serán adecuadas para aplicaciones de inyección que requieren un patrón de flujo del aire de 5 ° ó 15 ° hacia arriba o hacia abajo y podrán ser utilizadas para aplicaciones de retorno.
Las rejillas GBVS estarán fabricadas en aluminio extruido y los tamaños de cuello disponibles serán desde 6"x6" hasta 48"x16" en incrementos de 1". El acabado será en pintura electrostática en colores de línea: blanco, blanco tablaroca o negro mate. Los colores especiales estarán también disponibles. Como accesorios opcionales, se podrán solicitar el Control de Volumen Cuadrado CVC y/o el Marco de Montaje MCE.
