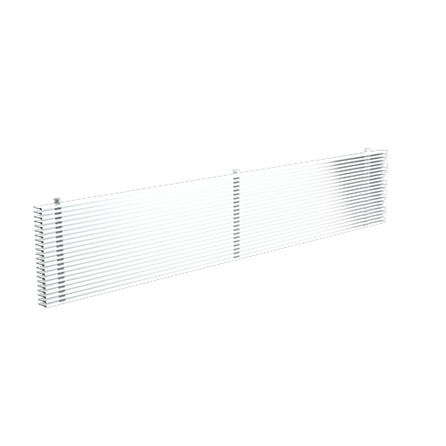

Las rejillas lineales de la serie TLO están diseñadas para colocarse en muro para aplicaciones de aire acondicionado, ventilación, calefacción, retorno o extracción. Su estético y esbelto diseño las convierten en una opción ideal para aplicaciones que requieran un diferencial de temperatura de enfriamiento de hasta XX°C con bajo movimiento de aire de hasta 35FPM en la zona de ocupación. Las rejillas de la serie TLO funcionan de manera eficiente en aplicaciones de inyección con cargas de aire de 1 a 2.5 CFMs por pie cuadrado de superficie o de 6 a15 cambios de aire por hora y un rango de nivel sonoro de NC 25 a 35.

Las rejillas TLO no cuentan con marco y sus barras lineales cuentan con patrón de deflexión a 0° ó 15°, espesor es de 1/8” ó ¼” y una separación entre ellas de ¼” ó ½”.

Su construcción es totalmente en aluminio extruido y los tamaños disponibles son desde 4” hasta 4” hasta 120” X 12” en incrementos de 1” en una sola pieza. Largos mayores se obtienen uniendo secciones.

Su acabado es en pintura electrostática en colores de línea: blanco, blanco tablaroca, negro mate ó aluminio natural.

icono energía

Inyección

icono energía

Retorno ó Extracción

icono energía

Material Aluminio

icono energía

Montaje en Muro

icono energía

Montaje en Techo

concepto archivo
Características
Submittal
Datos de Ingeniería
Diagrama de Instalación
concepto archivo
Especificación Sugerida
Ficha General de Producto
  • Características
  • Plano de dimensiones
  • Diagrama de instalación
  • Especificación sugerida

Características

  • Rejilla lineal tipo perimetral para inyección o retorno
  • Adecuada para instalación en muro o techo
  • Diseño estético y esbelto
  • Sin marco, para instalaciones especiales
  • Núcleo con las siguientes configuraciones disponibles:
  • 1800 Separación 1/4", Aleta 1/8", Deflexión 0°
  • 1815 Separación 1/4", Aleta 1/8", Deflexión 15°
  • 2800 Separación 1/2", Aleta 1/8", Deflexión 0°
  • 2815 Separación 1/2", Aleta 1/8", Deflexión 15°
  • 2400 Separación 1/2", Aleta 1/4", Deflexión 0°
  • 2415 Separación 1/2", Aleta 1/4", Deflexión 15°

Materiales y acabados

  • Construcción en aluminio extruido
  • Acabado en aluminio natural o en:
  • Colores de línea: blanco, blanco Tablaroca o negro mate
  • Colores especiales disponibles

Dimensiones

  • Desde 4" x 4" hasta 120" x 12" en incrementos de 1" en una sola pieza
  • Largos mayores se obtienen uniendo secciones
